光伏是株向陽之花，哪里的太陽熱辣滾燙、荒無人煙，哪里就是它的家；哪里天地遼闊、赤野千里，它就出現在哪里。最近好多老鐵想入行，不僅不懂設備，更需要惡補的是光伏施工工藝以及流程。巨翔機械擁有近20年工程機械智造經驗，合作了數千位樁機老板和甲方，經驗豐富，現以浙江某工地為例，整理了一套行業最全預制樁施工工藝流程，免費分享，讓大家少走彎路。

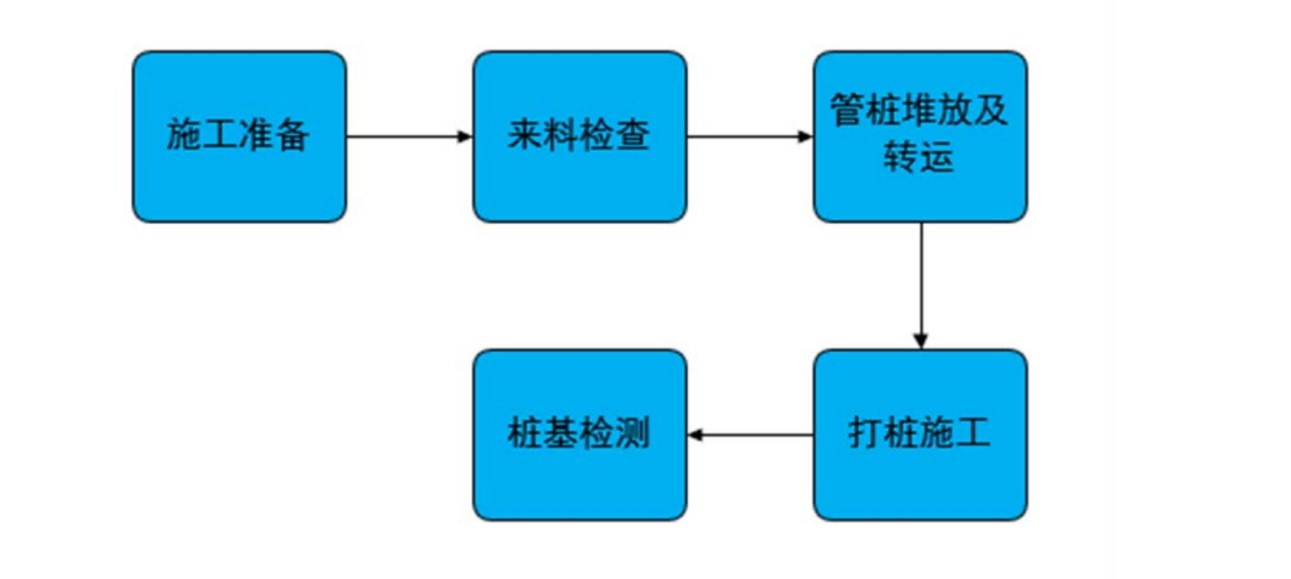

一、施工流程：
二、管樁施工
1.施工準備

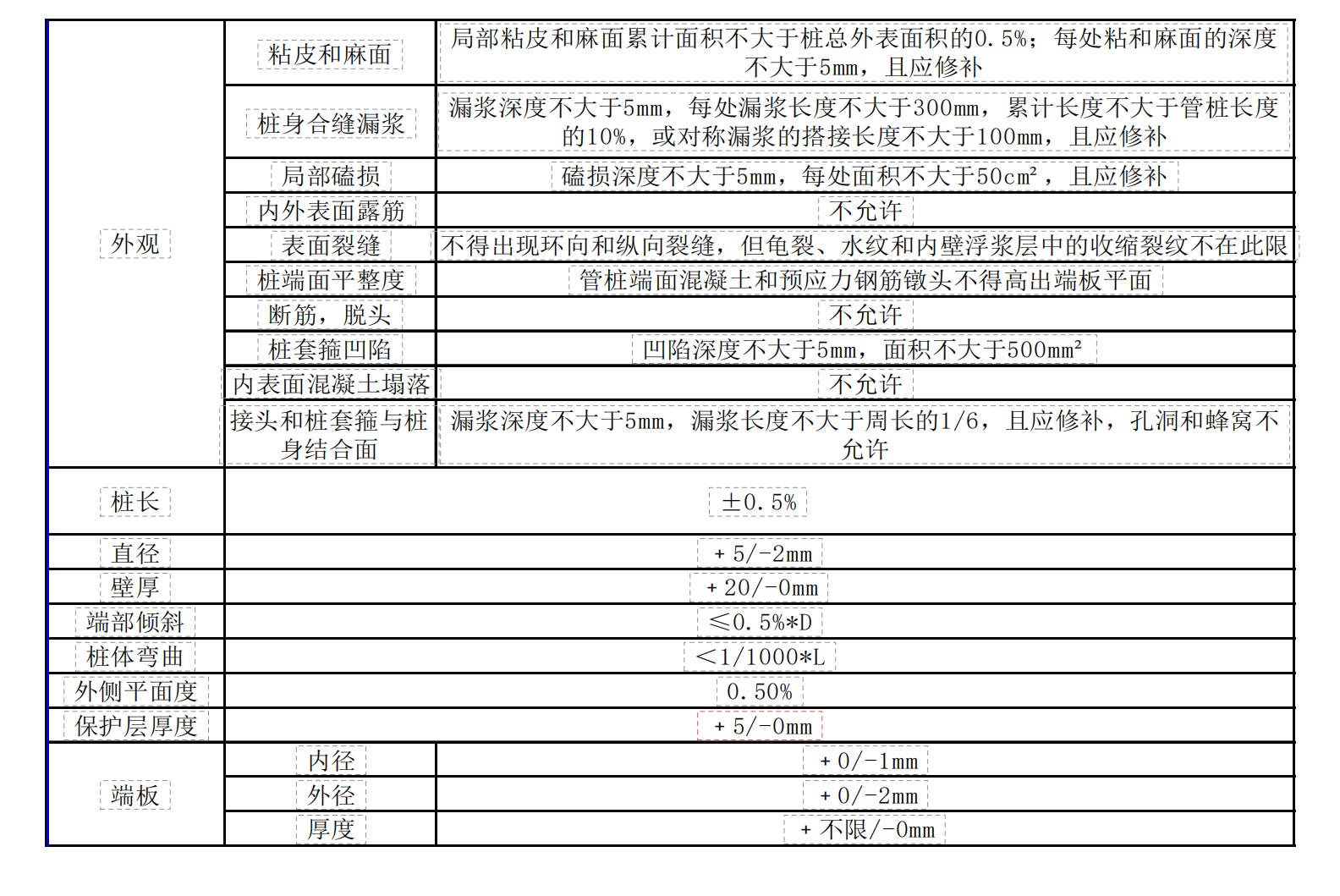

（1）來料檢查：PHC混凝土管樁進場后應與監理、供應商、施工單位四方一起對進入施工現場的PHC樁進行檢查驗收。 PHC樁主要檢查樁的外觀尺寸及管樁的產品證明書。PHC樁的外觀尺寸允許誤差根據《先張法預應力混凝土管樁》（GB13476-2009）的規定進行驗收，應符合下列要求：
（2）施工機械及人員到位，做好管樁施工技術交底 。
2.管樁堆放、擺放及拖運
（1）堆樁場地應平整、堅實，防止產生不均勻沉降，樁堆存時，必須要有可靠的防滾、防滑措施；
（2）采用吊車裝卸，汽車運輸，由于每節管樁長≤15m采用兩端勾吊吊運。
（3）樁堆放底層應在距兩端0.207L吊點位置放好墊枕（如圖B所示），墊枕支撐點應在同一平面上，現場堆放時場地應堅實、平整、管樁還應采用木楔防滾、防滑。
（4）管樁堆放區應做好標識牌，標識牌上應標明該批管樁的長度，應用區域等區別信息。不允許多種長度的管樁集中堆放。管樁應按不同規格、長度及施工流程順序分別堆放,場地條件許可時，宜單層堆放；疊層堆放及運輸過程堆碼時直徑為300~400mm的管樁不宜超過2層。
（5）裝卸時應輕起輕放，嚴禁拋擲，碰撞、滾落，吊運過程應保持平穩，避免劇烈振動，防止樁身裂損；
（6）樁在起吊時應使每個吊點同時升起，每個吊點受力均勻；
（7）當使用拖拉取樁時管樁疊層堆放不應超過兩層，樁的拖地端應用廢輪胎等彈性材料進行保護；
3.打樁施工

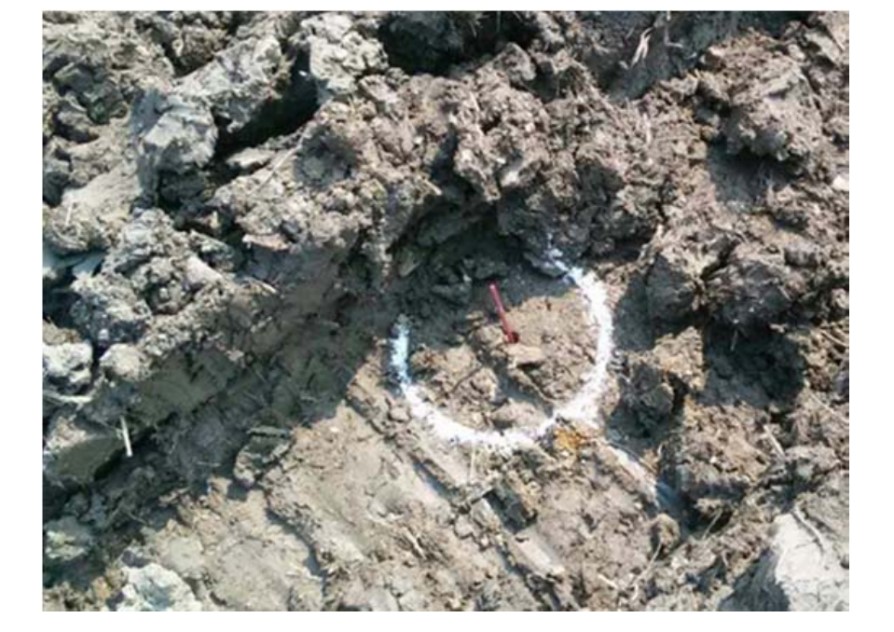

（1）測量定位：根據控制點資料明確現場控制點具體位置，施放軸線和樁位，每個樁點插短鋼筋（筷子），并做成管樁等徑模具，白灰沿模具撒放。到樁機就位后再進行復測。定位、放線測量成果資料用書面形式報監理和甲方復核檢查，軸線偏差不大于1cm，樁位偏差小于2cm，確認后方可開始施工。
（2）喂樁：機械手段將挖機打樁機夾嘴兒套牢管樁樁頭，再用樁基自帶鐵鏈捆綁樁身，緩緩將管樁吊起，送至定位樁點，固定樁位；
（3）打樁：固定樁位后緩緩將樁垂直壓入土中，下壓約60cm時再次用兩臺經緯儀、角度尺進行雙向控制調樁測樁身垂直度，在整個打樁樁過程中，要使壓桿、樁帽、樁身盡量保持在同一軸線上，偏差及時糾正，必要時拔出重新打樁，樁的垂直度必須不大于0.5％，將要到標高時應減小振動頻率，進行微調，直至達到標高；
（4）對于土質原因樁打不下去，用同直徑的盈孔機盈至入土深度的三分之二，然后再用打樁機進行打樁作業。
（6）檢查樁頭有打壞或打爛的及時更換；樁身存在縱向及環向裂紋的進行標記，根據裂紋情況確定整改方案；
4.樁基檢測
（1）根據圖紙、設計文件等要求，試樁完成后應請第三方檢測單位對管樁的豎向抗壓靜載、水平承載力靜載、樁身完整性等進行檢測，具體檢測項目及檢測位置以圖紙中標出的為準。
（2）單樁豎向抗壓靜載試驗：應根據設計要求的管樁豎向承載力特征值確定最大試驗荷載，最大試驗荷載為單樁豎向承載力特征值的2倍，根據最大豎向沉降值和卸載后的回彈值確定極限承載力。（例如承載力特征值為135KN,則分級加載到最大試驗荷載為270KN)。試驗達不到設計要求的拔除重新打樁。
（3）單樁水平承載力試驗：應根據設計要求的管樁水平承載力特征值確定最大試驗荷載，最大試驗荷載為單樁水平承載力特征值的2倍，根據樁頭最大位移及卸載后的樁頂回彈量確定樁的極限承載力。（例如水平承載力特征值為15KN,則分級加載到最大試驗荷載為30KN)。試驗達不到設計要求的拔除重新打樁。

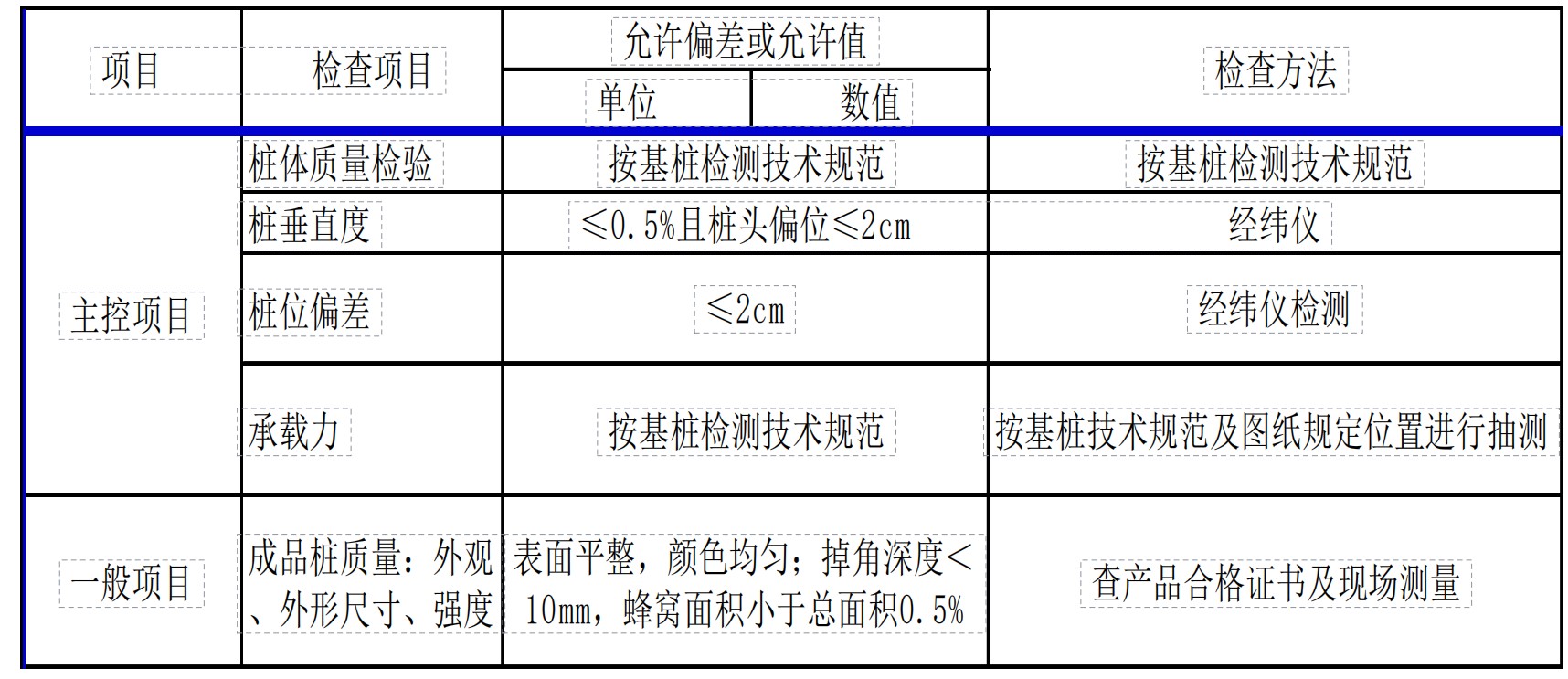

三、質量標準
四、注意事項
1.注意不同支架形式對管樁基礎垂直度、標高的圖紙及設計的精度要求，滿足后續支架安裝條件。
2.打樁過程中出現的環向及縱向裂紋，根據裂紋寬度大小、長度等因素，及時通知項目部到現場查看，確定解決方案。
3.立柱焊接完成后及時對管樁樁頭進行防腐處理，先除去樁頭紅繡，后兩底一面進行防腐。
以上就是光伏預制樁施工工藝流程啦！希望對即將入行的老鐵們有所幫助，愿天下再無難做的工程！
（僅供參考，具體情況根據各工地施工情況因工而異）
